全绝缘管状铜管母线槽

全绝缘管状铜管母线槽母线随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。插接式母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低了母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了 绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。

复合屏蔽管型绝缘母线，就是利用铜管（或铝合金管）作为导体、外敷绝缘的一种母线产品。在国外被称之为"管型电缆"。我公司根据其特点，命名为复合屏蔽管型绝缘母线。

产品特点：
◎ 载流量大
铜管母线为空心导体，表面积大，电场分布均匀
◎ 集肤效应低，功率损耗小
绝缘铜管母线集肤效应系数低（KF≦1），交流电阻小，可降母线功率的损耗
◎ 散热条件好，温升低
铜管母线为空心导体，散热条件好，母线内径风道能自然形成空气对流（管内与管外有气压差异）
◎ 允许应力『σ』大，机械强度高
铜管母线的允许应力为矩形母线的4倍，运行载荷可承受的短路电流大，机械强度高，使母线支撑跨距加大，减少了相应的支柱绝
缘子，母线金具以及土建构架基础面积
◎ 电气绝缘性能强绝缘铜管母线采用多层密封屏蔽绝缘方式，外壳接地，电位为零。使电场分布均匀，控制电位和限制电场；避免在绝缘表面产生局部放电，传导泄露电流和充电电流，对危险的接触电压进行防护等特性

◎ 绝缘铜管母线所用绝缘材料温度应系数大
主绝缘材料适应在－250℃～+250℃中工作，有优良的电气性能和化学稳定性，介质损耗小，阻燃，耐老化，使用寿命长
◎ 抗电器震动力强
直接将铜管母线固定在钢构架或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强抗震能力
◎ 不受环境干扰，可靠性高
绝缘铜管母线屏蔽密封，内部无凝露产生且消除了外界潮气，灰尘以及外物所引起的接地和相间短路故障，运行具有高度的可靠性，同比之下，矩形母线暴露在环境中，容易受人、动物以及其他物偶然接触而发生接地和短路，不利于安全运行
◎ 绝缘铜管母线连接部位温升低于导体
◎ 铜管母线结构简明，布置清晰，安装方便，免于维护

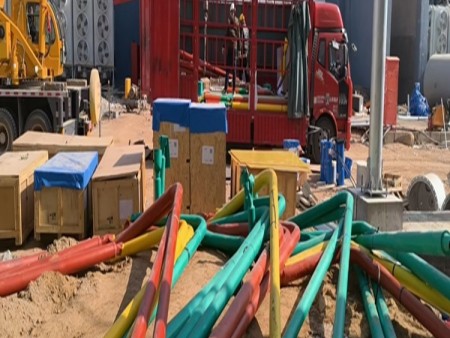

全绝缘管状铜管母线槽

1.管状母线的结构具有简单的特点和清晰的布局。它易于安装且易于维护，并且维护工作量较少。

2.管状母线具有散热好，温升低的特点。

管状母线为空心导体，母线内径风管自然形成热风对流，散热条件良好。

3.管状母线具有不受环境干扰和高可靠性的特点。

每种类型的管状母线都是封闭的屏蔽管，内部没有冷凝，消除了由于接地和相间短路故障引起的外部湿气，灰尘和外部接地。该操作具有高可靠性。相比之下，矩形母线暴露在环境中，容易被人，动物和其他物体接触到地面和短路，不利于安全操作。

4.管状母线具有允许应力大，机械强度高的特点。

管状母线的允许应力是矩形母线的4倍。可以承受短路电流并且机械强度高，这使得母线支撑跨度增加。在母线支架的支撑下，由于母线跨度，母线的跨度可达13米。距离远，可直接进入高压室和室内限流电抗器或10kV开关柜，减少相应的柱管形状，母线配件和民用建筑基础。

主要技术参数

由柴油机房开关柜至6kV备变小间开关柜。

采用绝缘铜管母线规格：6.3kV/3150A

技术性能要求：

额定电压                           6.3kV

运行电压(Um)                   7.2kV

额定频率                           50Hz

额定电流                           3150A

额定热稳定电流(4s)                  40kA

额定动稳定电流(峰值)               100kA

管母线长期允许载流量               ≦2.5A/mm2

额定电流导体温升：                 ≦40K

冷却方式                           自然冷却

额定绝缘水平 A) 雷电冲击耐压(1.2/50ms，峰值)      75kV

B) 对地1mim工频耐受电压           42kV
